Major Release 2025.10

Die folgenden Kapitel beziehen sich auf neue Features dieses Releases, in Bezug auf das vorangegangene Release. Wenn ein Feature bereits ausführlich im Confluence dokumentiert ist, kann in den jeweiligen Kapiteln auch der Link eingefügt werden.

Folgende Windows-Version wurde mit diesem Release getestet:
Windows 11 Pro 24H2 (2025-09-09 Build 26100.6584)
(https://docs.microsoft.com/de-de/windows/release-health/windows11-release-information)

Allgemein

Folgende Features sind in diesem Release enthalten:

Inhalt

Details

Major Release 2025.10

Optimierungen Konfigurationsdateien

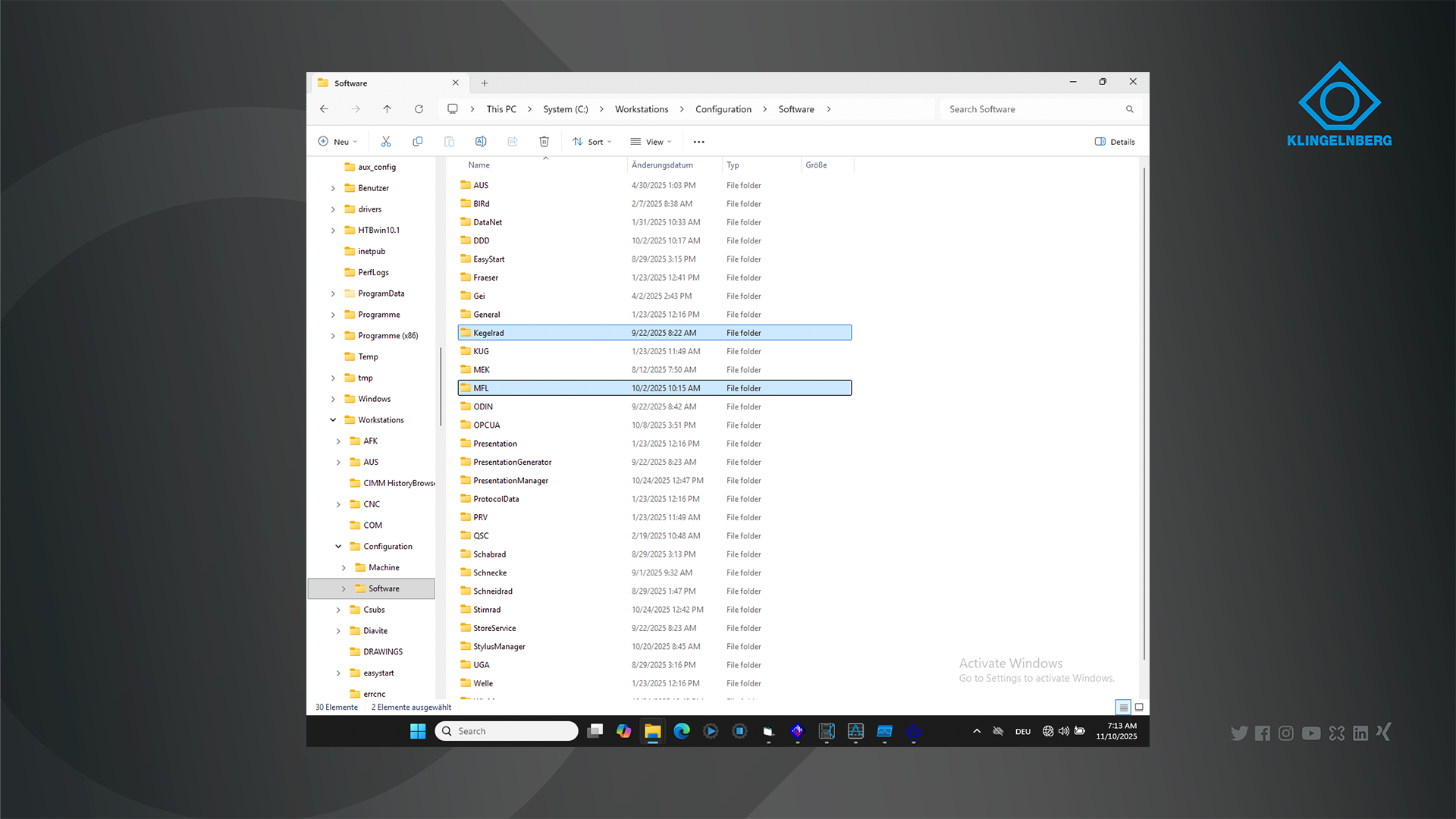

Die Ablage der Konfigurationsdateien für die Programme Kegelrad und MFL, sowie deren Derivate wurden überarbeitet und befinden sich nun ebenfalls in dem bekannten Ordner unter C:\Workstations\Configuration\Software. Bei Ausführung des MGB Updates werden die Dateien vom bisherigen Ort automatisch in den neuen Ort verschoben.

Wichtiger Performance Bugfix in KLMQ

In letzter Zeit wurde vermehrt gemeldet, dass sich die Systeme nach einer längeren Benutzungszeit nicht mehr bedienen lassen und nur ein Windows Neustart Abhilfe schafft. Die Ursache lag in der KLMQ Kommunikationskomponente. Durch einen Fehler wurden viele Ports auf dem Lokalhost geöffnet, aber nicht geschlossen. Dies ist behoben worden.

EasyStart

Fehlermeldungen via KLMQ an EasyStart senden und Toast anzeigen

Fehlermeldungen, die bei laufendem EasyStart im MIP auftreten, werden durch die EasyStart Oberfläche verdeckt. Beim anschließenden Start einer Applikation kommt es dann zu Fehlerzuständen, die aufgrund der nicht wahrgenommenen MIP Fehlermeldungen zu Irritationen führen. Mit diesem Release werden die MIP Fehlermeldungen an den EasyStart weitergereicht und werden dort über den bekannten „roten Balken“ prominent dargestellt.

PM Features

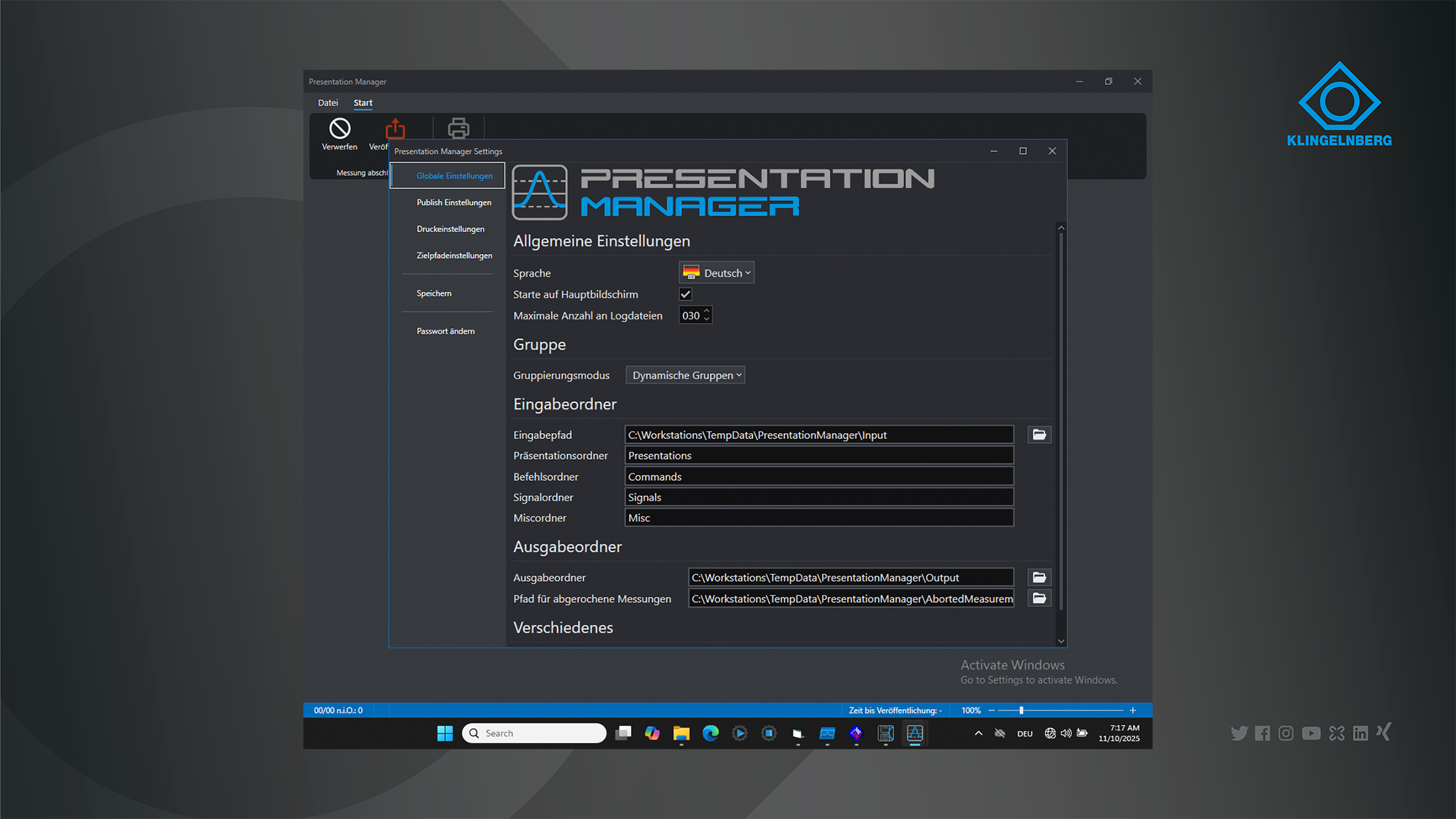

Dynamische Gruppen im Presentation Manager

Die Einstellung bestimmt, wie Messblätter beim Export gruppiert werden. Eine Gruppe stellt beim Export ein PDF Dokument dar. Im Presentation Manager können folgende Gruppierungsmodi angewählt werden:

Keine Gruppen: Jedes Messblatt ist in seiner eigenen Gruppe, es ergibt sich ein Dokument pro Messblatt, z.B. STI Messung mit Profil-, Teilung- und Rauheitsmessung à 3 PDFs
Eine Gruppe: Jedes Messblatt ist in der gleichen Gruppe, dies führt zu einem Dokument mit allen Messblättern, z.B. STI Blockradmessung mit 3 Rädern jeweils Profil-, Teilung- und Rauheitsmessung à 1 PDF
Dynamische Gruppen: Messblätter werden aufgrund ihrer Metadaten in Gruppen eingeordnet. Normalerweise wird hier die Zeichnungsnummer verwendet, d.h. Messblätter mit gleichen Zeichnungsnummern werden in eine gemeinsame PDF geschrieben. Z.B. STI Blockradmessung mit 3 Rädern jeweils Profil-, Teilung- und Rauheitsmessung, jedes Zahnrad hat eine eindeutige Zeichnungsnummer à 3 PDFs

Stirnrad Features

Seitendefinition in der GINA Oberfläche

Die Seitendefinition kann nun über die GINA Oberfläche gedreht zur DIN/VDI eingestellt werden.

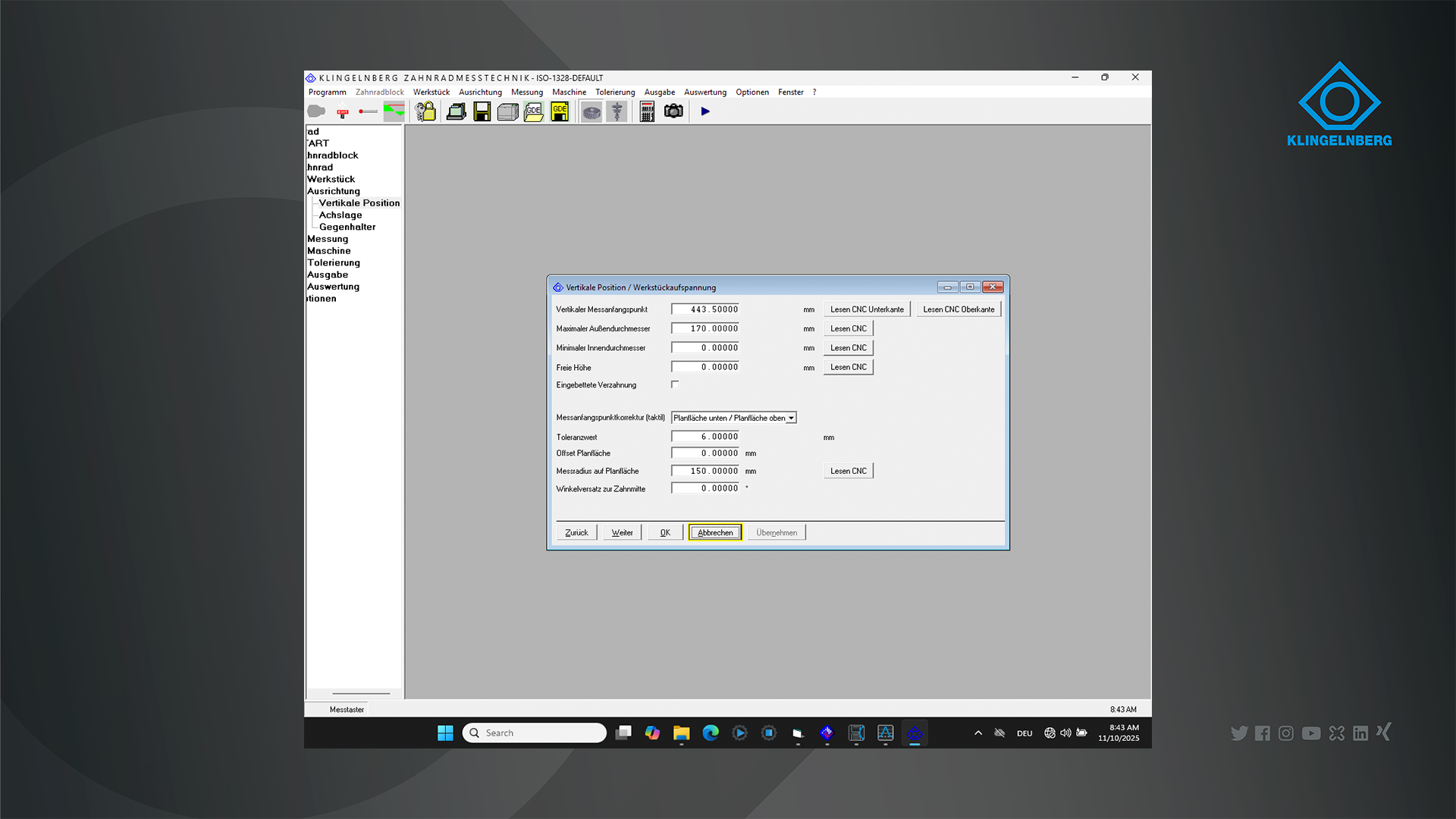

Startpunkt setzen an Oberkante analog Non GINA

Es ist eine neue Schaltfläche verfügbar: „Lesen CNC Oberkante“. Bei Lesen CNC Oberkante wird die Zahnbreite von der ermittelten Koordinate ab, um auf den vertikalen Messanfangspunkt zu kommen.

Topografie Abweichungen ins GDE für Zako3D

In der GDE-Struktur können die Topografie-Abweichungen in dem Feld geometry_3D_deviations ausgegeben werden. Die Topografiekurven werden beim GDE-Export wie Abweichungskurven behandelt. Wenn im ESB der Export von Abweichungskurven aktiv ist, werden auch Topografieabweichungen ausgegeben. Dies setzt natürlich die Messung der Topografie voraus.

Normgerechte Auswertung der Gesamtabweichung nach "ISO 1328-1:2013" bzw. "DIN ISO 1328-1:2018"

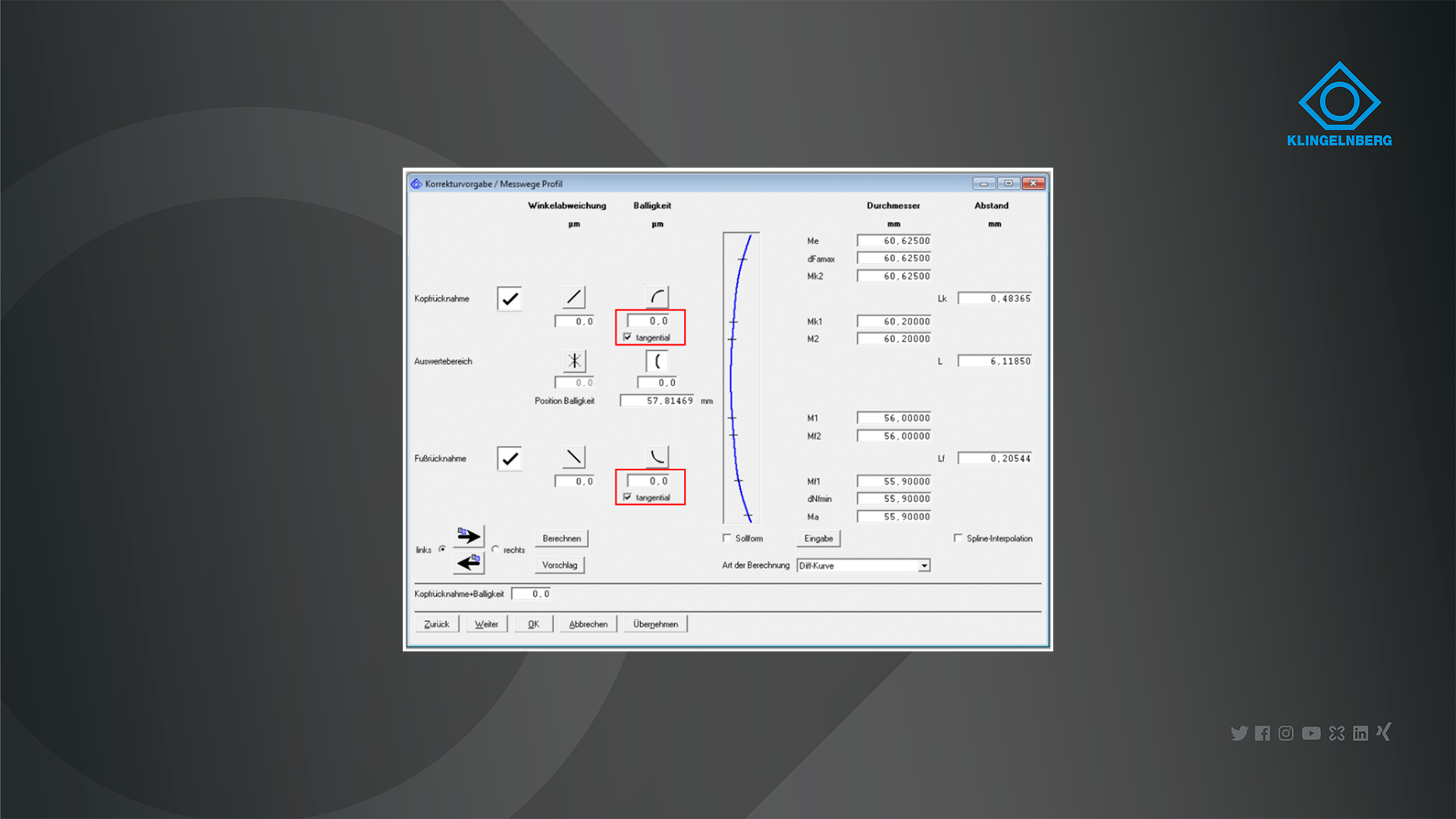

Für eine exakt normgerechte Auswertung der Gesamtabweichung nach "ISO 1328-1:2013" bzw. "DIN ISO 1328-1:2018" - bei Modifikation mit "balligen Rücknahmen" - fehlte unter GINA-Stirnrad die Eingabemöglichkeit für die Balligkeits-Nennwerte. Die erforderlichen Felder wurden ergänzt und können über die Maske „Korrekturvorgabe / Messwege Profil“ eingegeben werden.

Anwählbarkeit Abbottkurvendarstellung über GINA

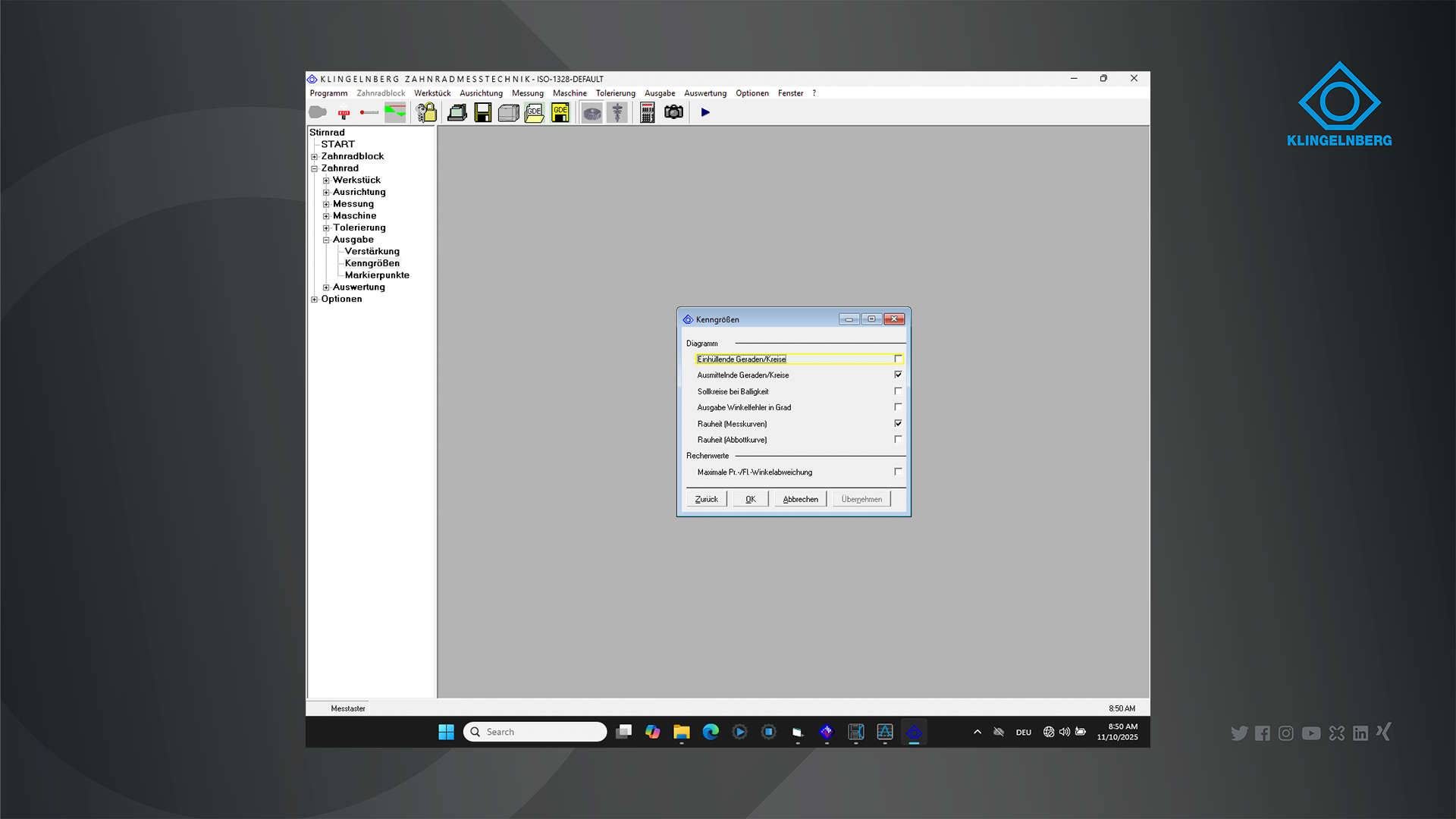

Die Ausgabe der Abbottkurve kann ab diesem Release über die GINA Oberfläche angewählt werden. Die entsprechende Checkbox zur Anwahl ist in der Maske Kenngrößen verfügbar.

Rauheitskennwerte aus neuer Norm DIN EN ISO 21920 in GDE übernehmen

Folgende Kennwerte sind mit der neuen Rauheitsnorm DIN ISO 21920 hinzugekommen und werden in die GDE Datei exportiert:

Rt, Rdc, Rzx

MdR (Zwei-Rollen-Maß) im DFQ-File ausgeben

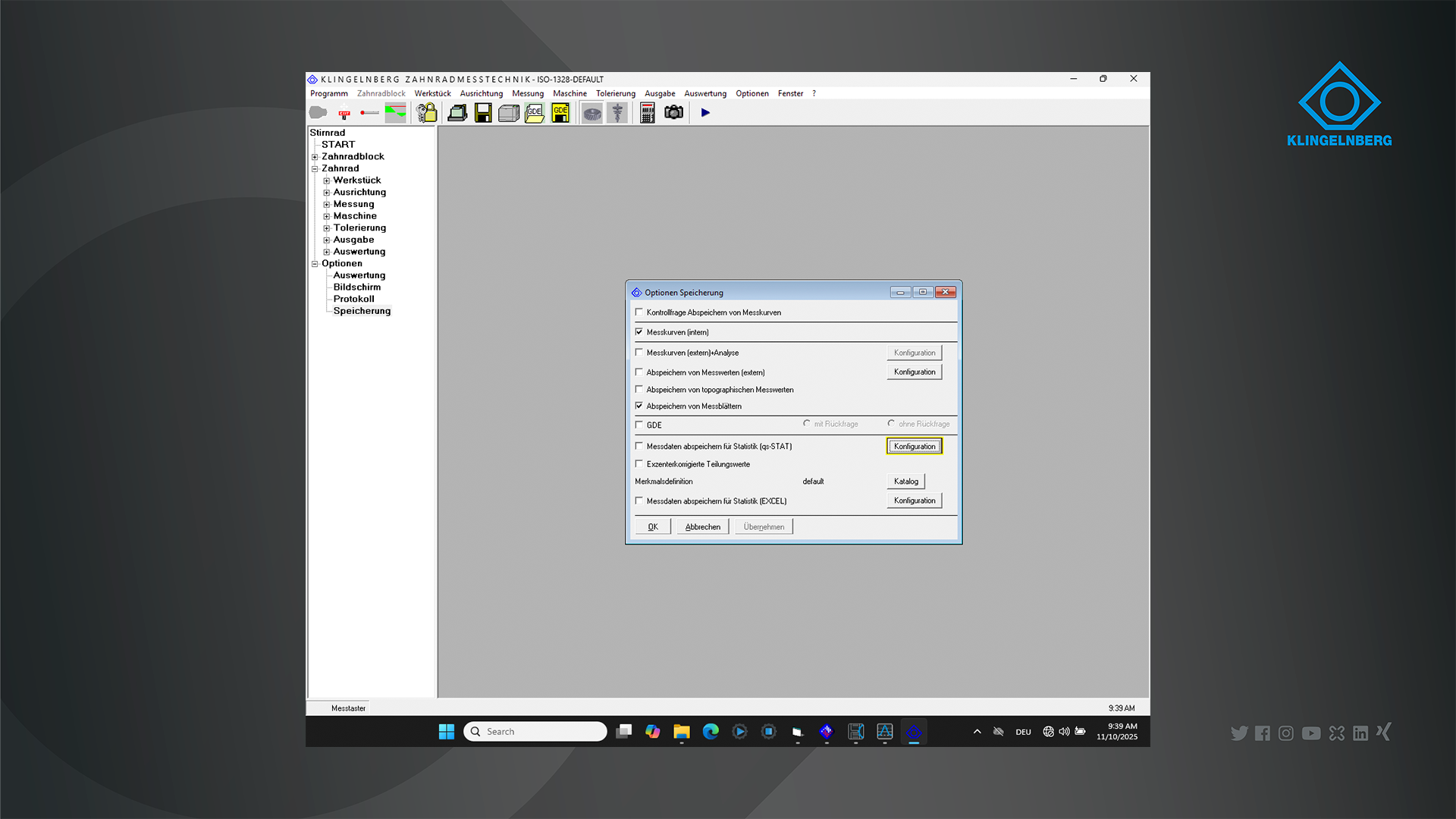

Das MdR (Zwei-Rollen-Maß) kann in der Konfiguration für die Statistik (qs-STAT) angewählt und in das DFQ File geschrieben werden.

Anwahl „Exzenterkorrigierte Teilungswerte“ in der Oberfläche

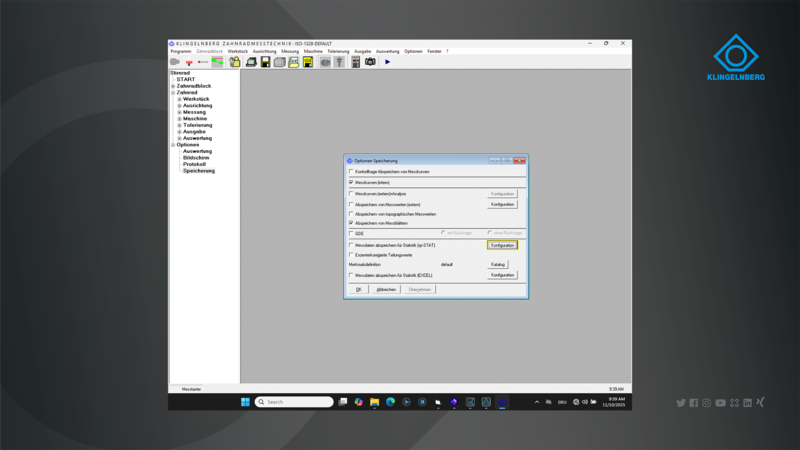

Wenn in der Toleranzmaske für Teilung "Kompensation des Verzahnungsrundlauf" angewählt war, wurden automatisch die exzenterkorrigierten Kennwerte ausgegeben. Dieses Verhalten wurde wie folgt geändert: Für die Ausgabe der exzenterkorrigierten Kennwerte muss jetzt im Menü "Optionen Speicherung" die Option "Exzenterkorrigierte Teilungswerte" angewählt werden. Hiermit kann der Bediener jetzt selbständig entscheiden ob die zusätzlichen Kennwerte ausgegeben werden sollen.

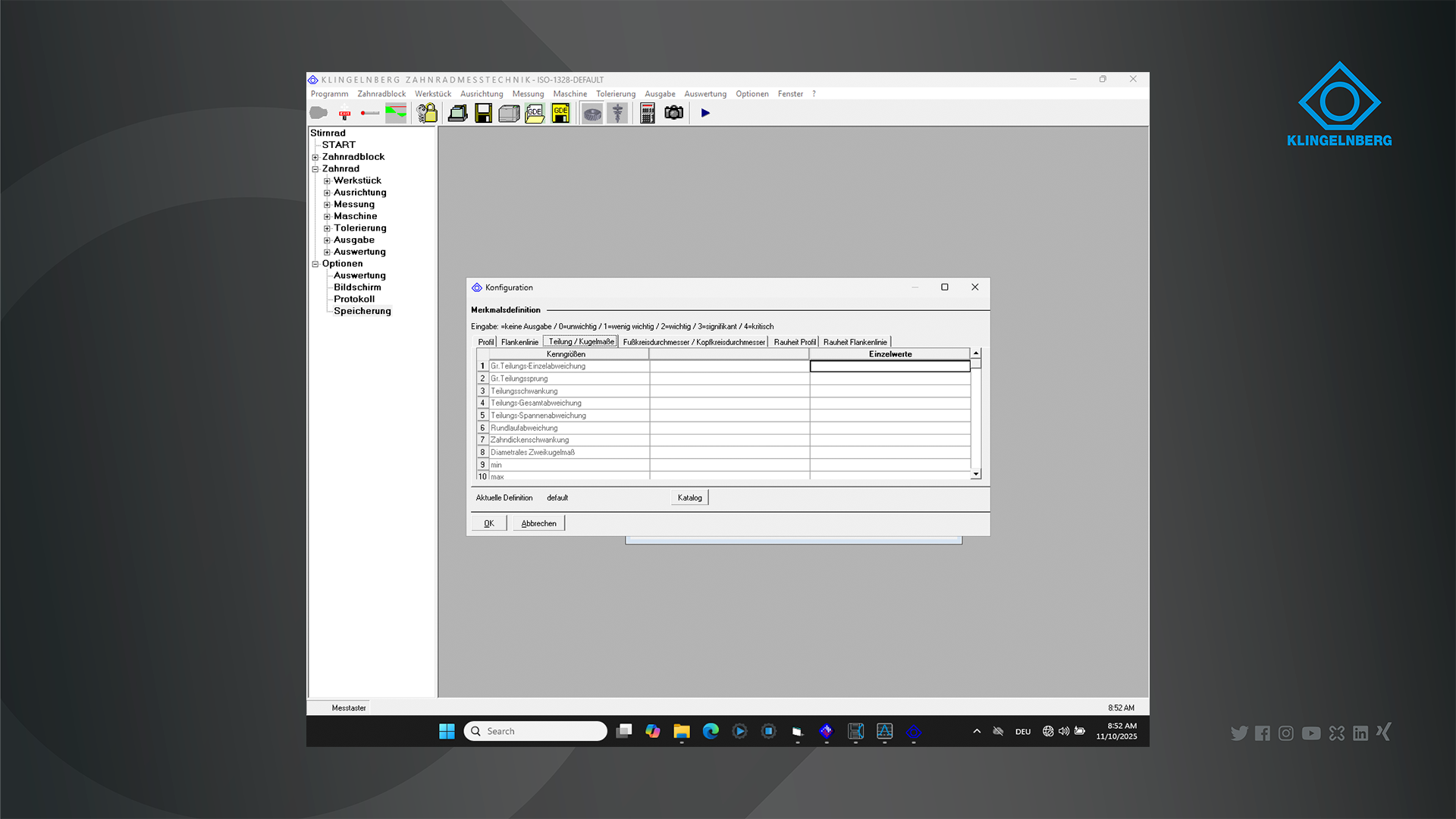

Csv- & qs-Stat-Export für Fr F, Exz F, Fr K, Exz K

Die Werte Fr F, Exz F, Fr K, Exz K können nun in der GUI "Merksmalsdefinition" für qs-STAT und EXCEL aktiviert werden und werden sowohl in die CSV- als auch in die qs-STAT Datei exportiert.

Optimierungen STI-Messprotokoll

Bei mehrseitigen Ergebnisausdrucken wurden die Winkelfehler-Mittelwerte und die Varianz pro Messblatt ermittelt. Erst das letzte Messblatt beinhaltete die Werte für alle Zähne. Jetzt erscheinen diese Werte als Endergebnis auf dem letzten Messblatt. Außerdem erfolgte eine fehlerhafte Ausgabe der Flankenlinien-Verschränkung bei einer N-Zähne Messung. In folgenden Bereichen wurden Optimierungen durchgeführt:

Mittelwert Flankenwinkelabweichung fHßm
Mittelwert Profilwinkelabweichung fHαm
Flankenwinkelfehler-Varianz Var
Profilwinkelfehler Varianz Var
Flankenlinien-Verschränkung FV

GDA mit GDE Schnittstelle

Die GDA Analyse ist nun auch mit der GDE Schnittstelle möglich. Damit werden die Koordinatendaten verschlüsselt in die GDE Dateien geschrieben. Diese können dann für die Welligkeitsanalyse verwendet werden.

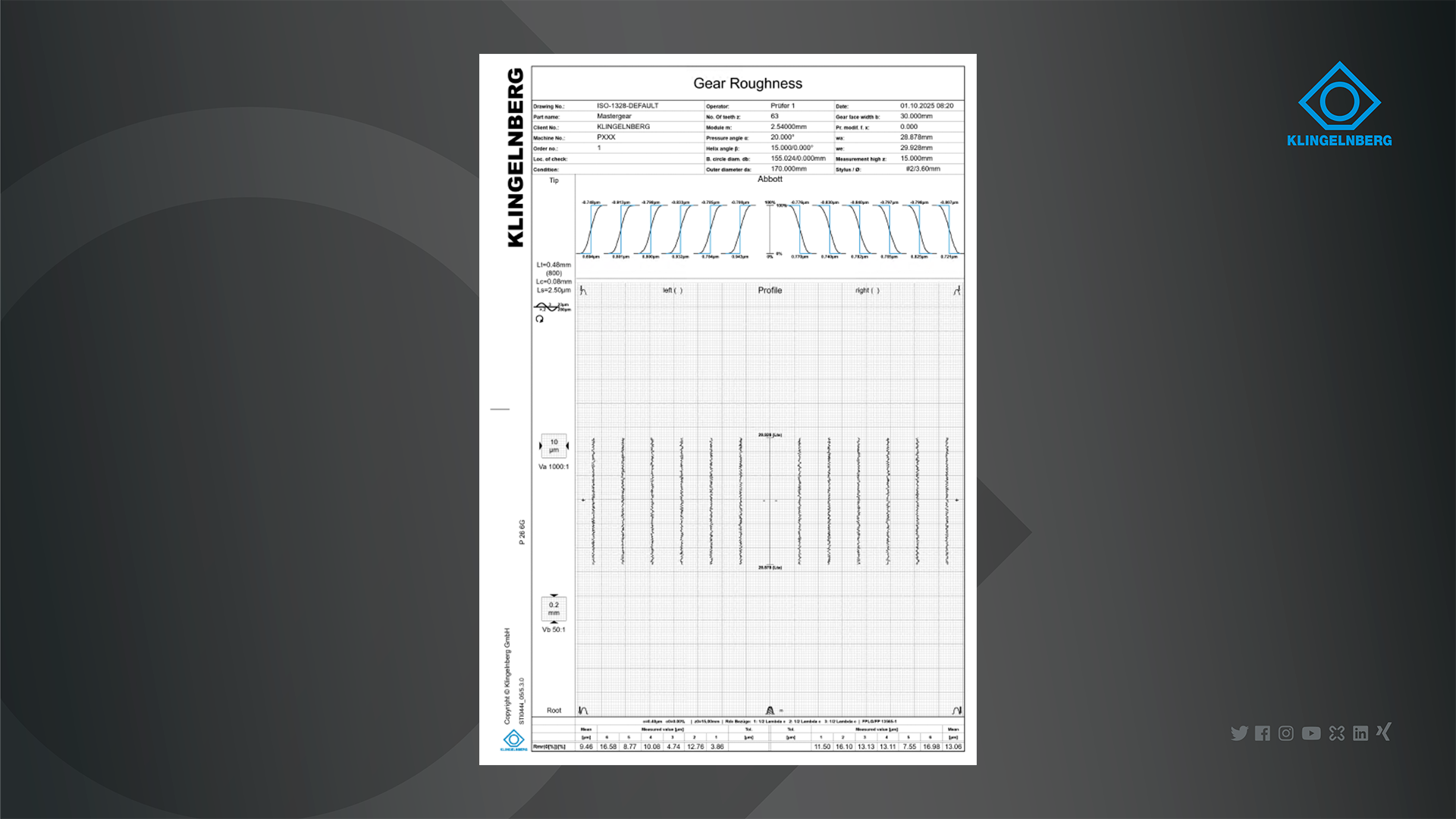

Freigabe neues Messblatt Rauheit

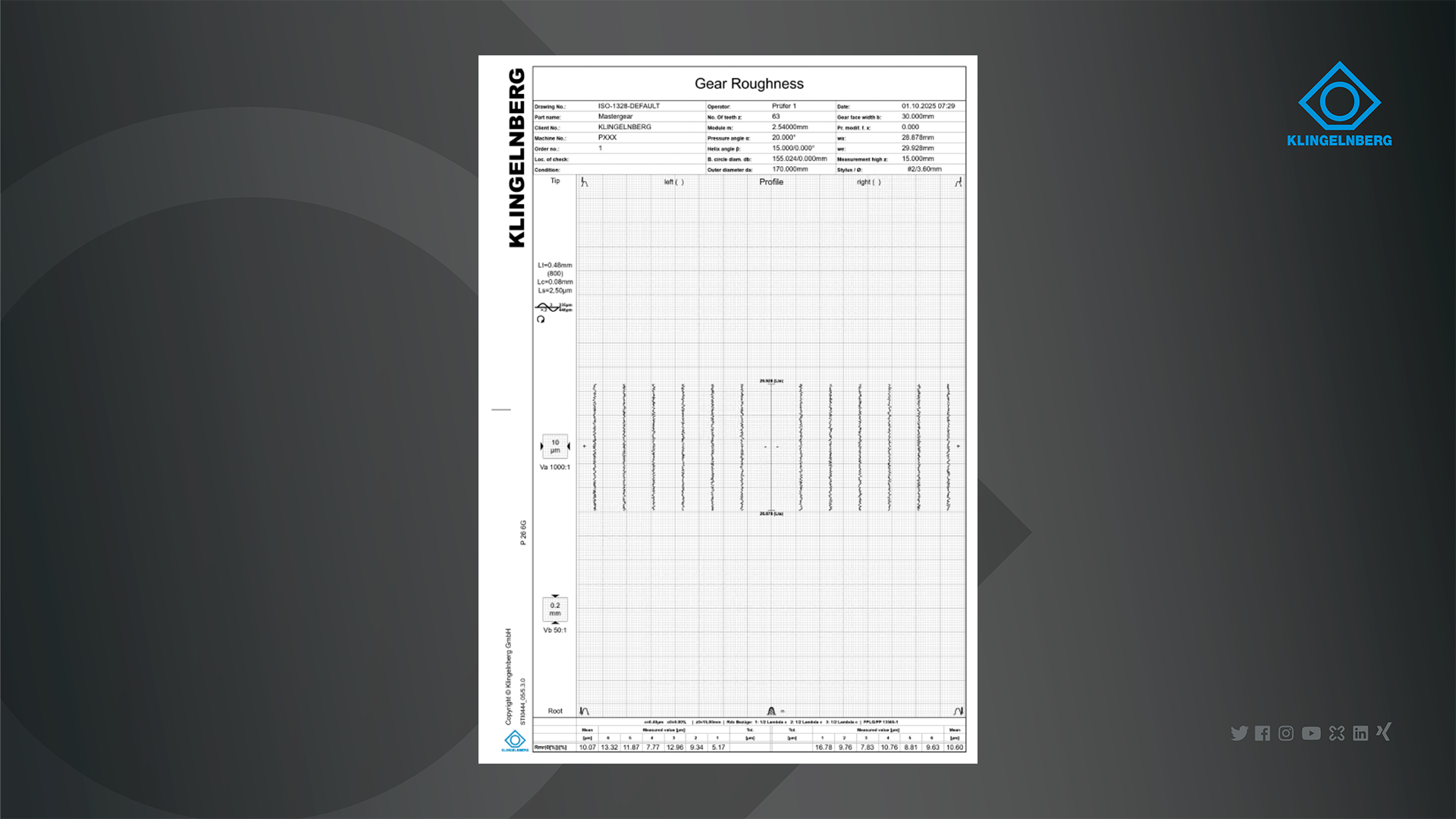

Seit einiger Zeit ist das redesignte Rauheitsmessblatt verfügbar. Es ist in 2 unterschiedlichen Varianten verfügbar: mit oder ohne Abbottkurvendarstellung.

Mit diesem Release wird das neue Rauheitsmessblatt als Standard für Rauheitskunden definiert. Erweiterungen und Anpassungen werden auf dem neuen Messblatt erfolgen.

Achtung: Mit dem Update wird das Flag für das neue Rauheitsmessblatt automatisch umgesetzt.

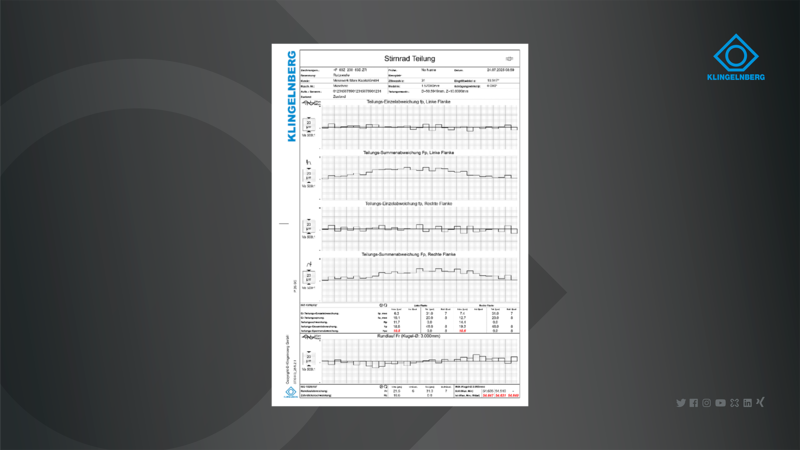

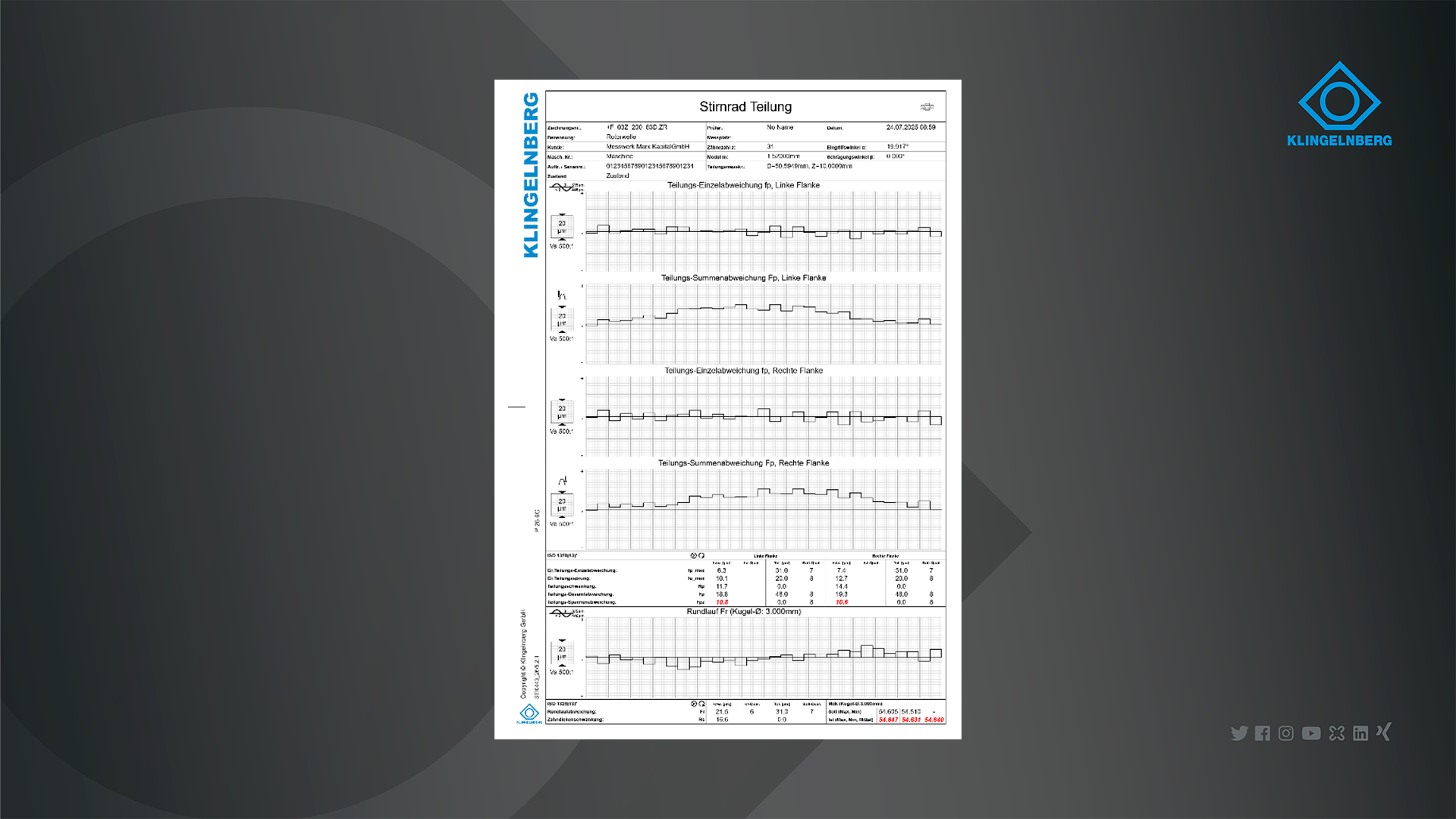

Testphase neues Messblatt Teilung

Mit diesem Release ist auch das redesignte Teilungsmessblatt für ausgewählte Kunden verfügbar.

Bugfix: Nicht kalibrierte RH-Taster konnten in STI ausgewählt werden

Bisher konnten nicht kalibrierte Rauheitstaster im Stirnrad ausgewählt werden. Dies wird nun unterbunden.

Optical Features

Vorbereitung für die bedarfsgeregelte Steuerung der Lichtquelle
Optimierung für asymmetrische Bauteile
Vorbereitung für die Profilmessung
Optimierung für die Topographie-Messung für die GDA Analyse
